(1)工程概况
赵庄二号井2103巷、2104巷为盘区集中巷，开口位置在西轨大巷北帮，位置见图1，巷道在2016年10月已经竣工。竣工后发现巷道距离巷口200m往里，15#至22#信号柱区域顶板破碎，顶板压力较大，矿方根据破坏情况对顶板采取了锚索补强措施，即在原来锚索“二〇〇二”布置的基础上，在两排锚索之间增加两排锚索，补强结束后顶板锚索呈“二三三二”布置。但是补强结束后，巷道变形仍然较大，主要表现为顶板离层量大，信号柱(木点柱)劈裂，顶板喷浆层碎裂，巷道底板和两帮基本无变化。两条巷道服务年限较长，需要采取措施对两条巷道进行加固处理。

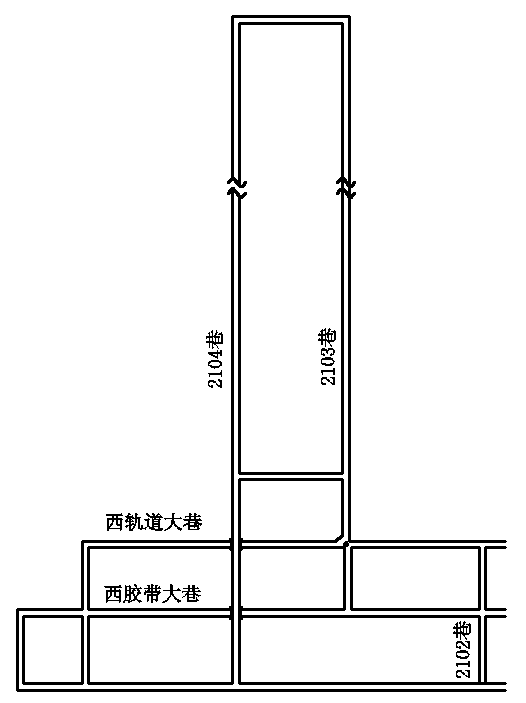

2103巷、2104巷位置图
(2)实施方案
针对顶板离层、下沉现状，计划采用顶板喷浆后注浆方式补强加固。钻孔排距3m，每排3个，中间钻孔沿巷道中线，垂直于巷道倾向，与顶板水平方向夹角75°(方向指向巷道往里)，左帮(临近2104巷)开孔位置距离巷帮1m，垂直于巷道走向，仰角75°，右帮(远离2104巷)因为有皮带阻碍影响搭架，开孔位置距离巷帮1.8m，垂直于巷道走向，仰角72°，孔深均为8.5m，孔径75mm。
2103巷顶板钻孔布置平面图
2103巷顶板中间钻孔剖面图(角度尽可能大)
2103巷顶板两侧钻孔剖面图
巷道两帮均采取注浆方式进行加固，每帮布置上、下两排钻孔，“三花”布置，上排孔距离顶板1m，下排孔距离底板1.5m，上排孔仰角10°，下排孔垂直于煤帮，两排钻孔间距均为6m，设计孔深6m，采用Φ42mm孔径。
2103、2104巷钻孔布置图
(3)实施效果
注浆结束后对巷道变形进行观测，观测结果显示大部分区域顶板已经稳定，不再发生离层，只有小范围顶板仍在发生离层，最大总离层量16mm，离层分布在顶板上方0~3m，3m以上不发生离层，观测一段时间后也达到稳定。两帮最大移近量小于50mm。
